什么是二三極管？二三極管的功能及種類

作者：深圳市昂洋科技有限公司發表時間：2021-10-27 10:31:25瀏覽量：5540【小中大】

如今，隨著工業快速的發展，電子元器件在工來得到了廣泛的應用，二三極管是電子電路中重要的器件，別稱是晶體三極管，它主要的功能是電流放大和開關作用。三極管顧名思義具有三個電極。二極管是由一個PN結構成的，...

文本標簽：

如今，隨著工業快速的發展，電子元器件在工來得到了廣泛的應用，二三極管是電子電路中重要的器件，別稱是晶體三極管，它主要的功能是電流放大和開關作用。三極管顧名思義具有三個電極。二極管是由一個PN結構成的，而三極管由兩個PN結構成，共用的一個電極成為三極管的基極(用字母b表示)。其他的兩個電極成為集電極(用字母c表示)和發射極(用字母e表示)。由于不同的組合方式，形成了一種是NPN型的三極管，另一種是PNP型的三極管。

半導體三極管也稱為晶體三極管，可以說它是電子電路中重要的器件。它主要的功能是電流放大和開關作用。三極管顧名思義具有三個電極。二極管是由一個PN結構成的，而三極管由兩個PN結構成，共用的一個電極成為三極管的基極(用字母b表示)。其他的兩個電極成為集電極(用字母c表示)和發射極(用字母e表示)。由于不同的組合方式，形成了一種是NPN型的三極管，另一種是PNP型的三極管。

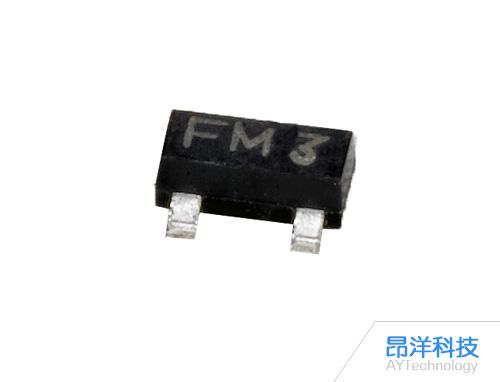

三極管的種類很多，并且不同型號各有不同的用途。三極管大都是塑料封裝或金屬封裝，常見三極管的外觀，有一個箭頭的電極是發射極，箭頭朝外的是NPN型三極管，而箭頭朝內的是PNP型。實際上箭頭所指的方向是電流的方向。

電子制作中常用的三極管有90××系列，包括低頻小功率硅管9013(NPN)、9012(PNP)，低噪聲管9014(NPN)，高頻小功率管9018(NPN)等。它們的型號一般都標在塑殼上，而樣子都一樣，都是TO-92標準封裝。在老式的電子產品中還能見到3DG6(硅NPN型高頻小功率晶體管)、3AX31(低頻小功率鍺管)等，它們的型號也都印在金屬的外殼上。我國生產的晶體管有一套命名規則，電子工程技術人員和電子愛好者應該了解三極管符號的含義。

符號的部分“3”表示三極管。符號的第二部分表示器件的材料和結構：A——PNP型鍺材料;B——NPN型鍺材料;C——PNP型硅材料;D——NPN型硅材料。符號的第三部分表示功能：U——光電管;K——開關管;X——低頻小功率管;G——高頻小功率管;D——低頻大功率管;A——高頻大功率管。另外，3DJ型為場效應管，BT打頭的表示半導體特殊元件。

2021-10-27 5540人瀏覽
