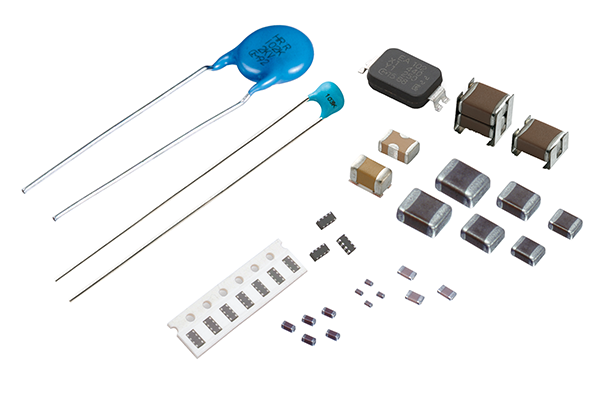

順絡壓敏電阻1206 26V 680pF型號(以SDV系列為例進行技術特性推演，實際型號可能因產品迭代存在參數差異)是順絡電子針對電路保護需求研發的高性能元件。該型號采用0603至1206等主流封裝尺寸中的1206規格(3.2mm×1.6mm)，具備26V壓敏電壓與680pF靜態電容特性，專為抑制瞬態過電壓設計，廣泛應用于消費電子、通信設備及工業控制領域。

一、技術參數詳解

封裝與尺寸

1206封裝(3.2mm×1.6mm×1.1mm)適配自動化貼片工藝，典型應用包括手機主板、電源模塊等對空間利用率要求嚴苛的場景。

壓敏電壓特性

26V壓敏電壓(U1mA)定義了元件的觸發閾值。當電路中瞬態電壓超過該值時，電阻值從高阻態(>1MΩ)迅速降至導通態(<1Ω)，典型響應時間<1ns，有效限制浪涌電壓對后級電路的沖擊。

靜態電容參數

680pF電容值(@1MHz)在高頻信號線路中需重點關注。該參數可能導致信號衰減或相位偏移，設計時需通過LC濾波網絡或選擇更低電容型號(如100pF)進行補償。

通流容量與能量耐受

支持8/20μs標準波形下≥3A的峰值電流，能量耐受能力達0.1J量級。典型應用如USB端口保護中，可承受IEC 61000-4-2標準定義的8kV接觸放電測試。

二、應用場景分析

消費電子領域

在智能手機充電接口設計中，該型號可替代傳統TVS二極管，通過更低的鉗位電壓(<50V)提升充電效率，同時其680pF電容對USB 2.0信號完整性影響可控(插入損耗<0.5dB@480Mbps)。

工業控制場景

針對PLC輸入模塊的24V電源保護，26V壓敏電壓與工業級-40℃~+125℃工作溫度范圍匹配，680pF電容可輔助EMI濾波，滿足EN 61000-6-2工業環境抗擾度要求。

汽車電子應用

在車載攝像頭供電線路中，該型號通過AEC-Q200認證的變體(如SDV1206H260C0R68YPTF)可承受ISO 7637-2脈沖5a/5b測試，680pF電容需通過車規級信號完整性仿真驗證。

三、選型指南與注意事項

壓敏電壓選擇原則

直流回路需滿足U1mA≥2.0×UDC(如24V系統推薦33V以上型號)，交流回路則需U1mA≥2.2×Urms(如115V系統推薦275V型號)，本型號26V參數更適用于低壓直流場景。

電容參數影響評估

680pF電容在高速信號線(如HDMI 2.1)中可能導致Sdd21參數劣化，建議采用π型濾波網絡(C-L-C)降低插入損耗，或選擇電容值<100pF的專用型號。

失效模式與可靠性

需關注熱失控風險：當浪涌能量超過0.1J時，元件可能因自熱引發火災。建議配合PPTC(聚合物正溫度系數)器件構成二級保護，并通過UL 94 V-0阻燃認證驗證安全性。
