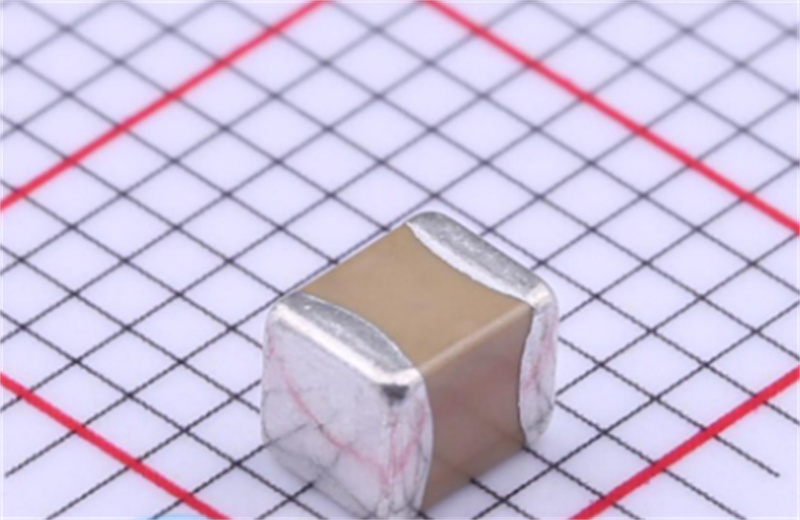

要解決太誘電感與PCB熱膨脹系數(CTE)不匹配問題，需從材料選擇、結構設計、工藝優化和輔助材料應用四個維度協同入手，通過降低熱應力集中、吸收膨脹差異、優化熱循環過程，實現可靠性的提升。以下是具體解決方案：

一、材料選擇：匹配CTE特性

低CTE基板材料

陶瓷基板(如Al?O?、AlN)：CTE僅為4-8 ppm/℃，與太誘電感(通常為陶瓷或金屬材質)CTE接近，可顯著降低熱應力。

高Tg FR-4：CTE為10-14 ppm/℃，耐高溫性優于普通FR-4.適合中高溫環境。

含陶瓷填料復合材料：CTE可降至8-12 ppm/℃，兼顧成本與性能。

低CTE焊料合金

SnAgCu（SAC）系列：如SAC305(CTE≈20 ppm/℃)，替代傳統SnPb焊料(CTE≈25 ppm/℃)，減少熱失配。

納米銀膠：CTE≈15 ppm/℃，適用于極端環境(如航空航天)，進一步降低應力。

高銀含量焊料(如Sn96.5Ag3.0Cu0.5)：提升焊點韌性，適應高應力場景。

過渡層與填充材料

表面鍍層：在陶瓷基板表面鍍Ni/Au或鉬/銅過渡層，改善焊料潤濕性并緩沖CTE差異。

陶瓷填料樹脂：降低基材CTE，提升層間匹配性。

低CTE銅箔：如反轉處理銅箔，提高層間結合強度，減少應力傳遞。

二、結構設計：分散熱應力

焊點設計優化

增大焊點尺寸：直徑≥0.3mm，延長應力分布路徑，降低局部應力峰值。

梯形或倒錐形焊點：減少邊緣應力集中，提升抗疲勞性能。

柔性緩沖層：在焊點下方涂覆彈性導電膠(如ME8456.CTE≈15 ppm/℃)，吸收熱膨脹差異。

過孔與層疊設計

階梯過孔或埋盲孔：降低PTH應力集中，減少過孔裂紋風險。

對稱堆疊結構：確保多層PCB的X/Y軸熱膨脹一致，避免翹曲。

金屬加強筋：在陶瓷基板與PCB連接區域設計銅條或鋁條，提升局部剛性。

布局優化

大器件居中布置：避免邊緣應力集中。

應力敏感器件避讓：遠離高應力區(如大功率元件附近)。

均勻鋪銅：平衡吸熱與散熱速度，減少熱脹冷縮不均導致的變形。

三、工藝優化：控制熱循環過程

回流焊溫度曲線優化

階梯式升溫：預熱區升溫速率≤1.5℃/s，避免溫度驟變引發熱應力。

延長保溫時間：在液相線溫度附近延長10-15秒，促進金屬間化合物(IMC)均勻形成。

緩冷處理：冷卻速率≤4℃/s，釋放殘余應力。

焊接輔助技術

氮?dú)獗Ｗo(hù)：回流焊爐中通入氮?dú)?氧含量<50 ppm)，減少焊料氧化，提升潤濕性和IMC層強度。

低功率脈沖濺射預處理：清除陶瓷表面氧化物和吸附層，增強焊料附著能力。

兩步固化工藝：80℃烘烤60分鐘 + 120℃固化100分鐘，確保無氣泡且剪切強度達標。

機械支撐與固定

柔性支架或彈性夾具：固定陶瓷基板，分散安裝應力。

過爐托盤：使用鋁合金或合成石治具夾持PCB，降低回焊爐中變形風險。

熱膨脹補償間隙：在陶瓷與PCB之間預留0.1-0.2mm間隙，允許材料自由膨脹。

四、輔助材料應用：吸收與分散應力

彈性保護膠

在焊點表面涂覆聚氨酯或硅橡膠(厚度50-100μm)，覆蓋焊點邊緣20%，分散彎曲應力。

選擇低模量聚合物，避免二次應力集中。

金屬-陶瓷復合基板

使用銅夾層陶瓷DBC基板，通過金屬層(CTE≈17 ppm/℃)調節整體CTE，降低熱應力集中。

多層異質結構

采用陶瓷-金屬-陶瓷疊層設計，通過層間熱膨脹抵消應力，提升結構穩定性。

通過上述綜合措施，可有效解決太誘電感與PCB熱膨脹系數不匹配問題，提升產品在復雜工況下的可靠性，滿足高密度、高性能電子產品的應用需求。
