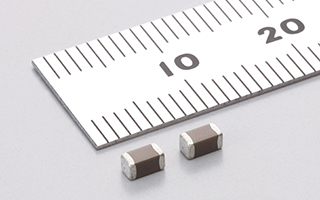

貼片電容MLCC的容值隨電壓變化的特性主要表現為直流偏壓特性，即電容值隨施加直流電壓的增加而降低，且這一特性受介質材料、電容容量、尺寸及封裝等因素影響。具體分析如下：

直流偏壓特性的原理

MLCC(多層陶瓷電容器)由多層陶瓷介質和金屬電極交替疊加而成。當施加直流電壓時，陶瓷介質中的自發極化會趨向于與電場方向一致，導致介電常數 ε 降低，進而使電容值下降。這一現象被稱為直流偏壓特性（DC Bias Effect）。

直流偏壓特性的具體表現

容值隨電壓升高而降低

實驗數據顯示，某型號47μF/6.3V的MLCC在施加6.3V直流電壓時，容值可能降至初始值的15%左右。

另一案例中，10μF的MLCC在10V電壓下，容值降低近70%，僅剩約3μF。

不同介質材料的差異

I類陶瓷（如C0G/NP0）：介電常數幾乎不隨電壓變化，容值穩定，適用于對精度要求高的電路(如時間常數電路)。

II類陶瓷（如X7R、X5R）：使用鐵電材料(如鈦酸鋇)，容值隨電壓升高顯著下降。例如，X7R電容在額定電壓下容值可能降低63%。

III類陶瓷（如Y5V）：介電常數更高，但直流偏壓特性更明顯，容值下降幅度可能超過70%。

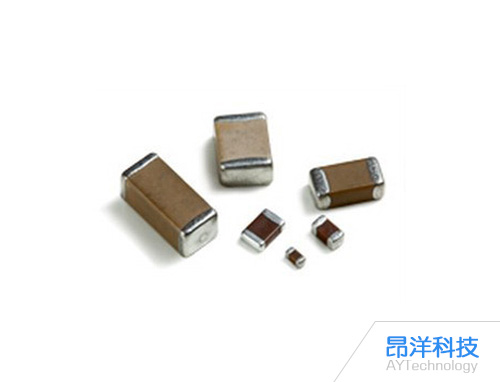

容量與尺寸的影響

容量越大：偏壓特性越顯著，容值隨電壓升高下降更快。例如，47μF電容在6.3V電壓下容值可能降至15%，而1μF電容在相同電壓下容值下降幅度較小。

尺寸越小：在相同電壓下，容值下降更明顯。這是因為小尺寸電容的介質層更薄，電場強度更高，導致極化效應更強。

直流偏壓特性對電路的影響

濾波電路性能下降

在DC-DC轉換器的輸出濾波電路中，若使用MLCC作為濾波電容，其容值隨電壓降低會導致截止頻率變化，使濾波效果變差。例如，某12V轉3.3V的DC-DC電路中，若輸出濾波電容選用47μF/6.3V的MLCC，實測紋波電壓可能從理論計算的7.2mV升至15mV，接近設計上限。

電源穩定性風險

在電源電路中，輸入/輸出電容的容值下降可能導致電源響應變慢，甚至引發振蕩。例如，某模擬信號采集器設備中，因忽視MLCC的直流偏壓特性，導致電源紋波過大，影響采集精度。

時間常數電路誤差

在RC時間常數電路中，容值降低會直接導致時間常數 τ=RC 減小，使電路定時功能偏離設計值。

設計優化建議

選擇高額定電壓電容

選用額定電壓高于實際工作電壓的MLCC，可降低電場強度，減弱直流偏壓效應。例如，在5V電路中選用16V額定電壓的X7R電容，容值下降幅度可控制在20%以內。

優先使用I類陶瓷電容

在對容值穩定性要求高的電路中(如振蕩器、精密濾波器)，優先選用C0G/NP0材質的MLCC，其容值幾乎不隨電壓變化。

采用并聯電容方案

在需要大容值的場景中，可并聯多個小容量MLCC或組合使用MLCC與電解電容。例如，在電源濾波電路中，并聯MLCC(高頻濾波)和電解電容(低頻儲能)，可兼顧高頻性能和容值穩定性。
