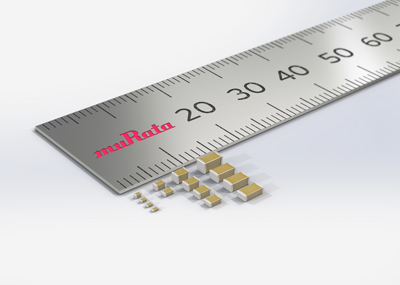

村田制作所作為全球MLCC(多層陶瓷貼片電容)龍頭企業，其1μF電容憑借高精度、高可靠性廣泛應用于通信、汽車電子等領域。本文從命名規則、電氣參數、應用場景及選型要點四方面，解析村田1μF電容的技術特性。

一、村田1μF電容的命名規則

以型號GRM32EC72A106KE05L為例，拆解如下：

GRM：產品系列代碼(通用型MLCC)。

32：尺寸代碼(3.2mm×1.6mm，對應EIA 1206封裝)。

E：厚度代碼(2.5mm)。

C7：材質代碼(X7S，溫度特性：-55℃~+125℃，容量變化率±15%)。

2A：額定電壓代碼(100V DC)。

106：容量代碼(10×10? pF=10μF，此處需注意：村田部分型號采用“三位數+字母”表示容量，如105K=1μF±10%)。

K：容量公差(±10%)。

E05：內部規范代碼(無特殊含義)。

L：包裝形式(180mm塑料膠帶)。

注：村田1μF電容的常見型號還包括：

GRM188R71H105KA93D(0805封裝，X7R材質，50V，1μF±10%)

GRM21BR61E105KA12L(0603封裝，X5R材質，25V，1μF±10%)

二、1μF電容的核心電氣參數

1、容量與公差

村田1μF電容的容量公差分為三級：

J級(±5%)：適用于對容量一致性要求高的場景(如LC濾波電路)。

K級(±10%)：通用型選擇，成本較低。

M級(±20%)：用于對容量精度要求不高的耦合、去耦電路。

2、額定電壓

根據應用場景選擇：

低電壓場景(如手機、穿戴設備)：6.3V~25V(如GRM155R61E105KA88D)。

高電壓場景(如工業電源、汽車電子)：50V~200V(如GRM32ER71H105KA55L)。

3、溫度特性

村田主要材質的溫度特性對比：

4、損耗因數（Df）

村田1μF電容的Df值通?！?.02(1kHz測試條件)，適用于高頻電路(如5G基站、WiFi模塊)。

三、典型應用場景與選型要點

1、電源去耦

場景：DC-DC轉換器輸出端，抑制高頻噪聲。

選型要點：

低ESR(等效串聯電阻)型(如GRM31CR71H105KA12L，ESR≤5mΩ)。

高額定電壓(≥輸出電壓的1.5倍)。

2、信號耦合

場景：音頻放大器、射頻電路中的直流隔離。

選型要點：

高容量穩定性(C0G或X7R材質)。

低損耗因數(Df≤0.01)。

3、儲能與濾波

場景：開關電源輸入/輸出端，平滑電壓波動。

選型要點：

高紋波電流耐受能力(如GRM43DR72E105KW01L，Irms=3.5A)。

耐脈沖電壓設計(≥工作電壓的2倍)。

4、汽車電子應用

場景：發動機控制單元(ECU)、電池管理系統(BMS)。

選型要點：

AEC-Q200認證(如GRM31MR71H105KA88K)。

寬溫度范圍(-55℃~+150℃)。

四、選型誤區與解決方案

誤區1：僅關注容量，忽略電壓與尺寸

案例：某設計師選用0603封裝1μF/6.3V電容用于12V電源去耦，導致電容擊穿。

解決方案：根據“額定電壓≥1.5×工作電壓”原則選擇，并預留封裝升級空間(如0805→1206)。

誤區2：忽視溫度特性對容量的影響

案例：某戶外設備在-40℃環境下啟動失敗，原因為X5R材質電容容量下降20%。

解決方案：低溫場景優先選用X7R或C0G材質。

誤區3：未評估紋波電流能力

案例：某開關電源輸出電容因紋波電流超標發熱失效。

解決方案：通過公式 Irms=Iout2+ΔI2/12 計算紋波電流，選擇Irms≥計算值1.2倍的電容。

村田1μF電容憑借多樣化的材質、封裝及電壓選項，可滿足從消費電子到汽車電子的廣泛需求。選型時需綜合考量容量公差、額定電壓、溫度特性及紋波電流能力，并通過村田官方工具進行參數仿真，以實現最優設計。
